技術規格及配置
TECHNICAL SPECIFICATIONS

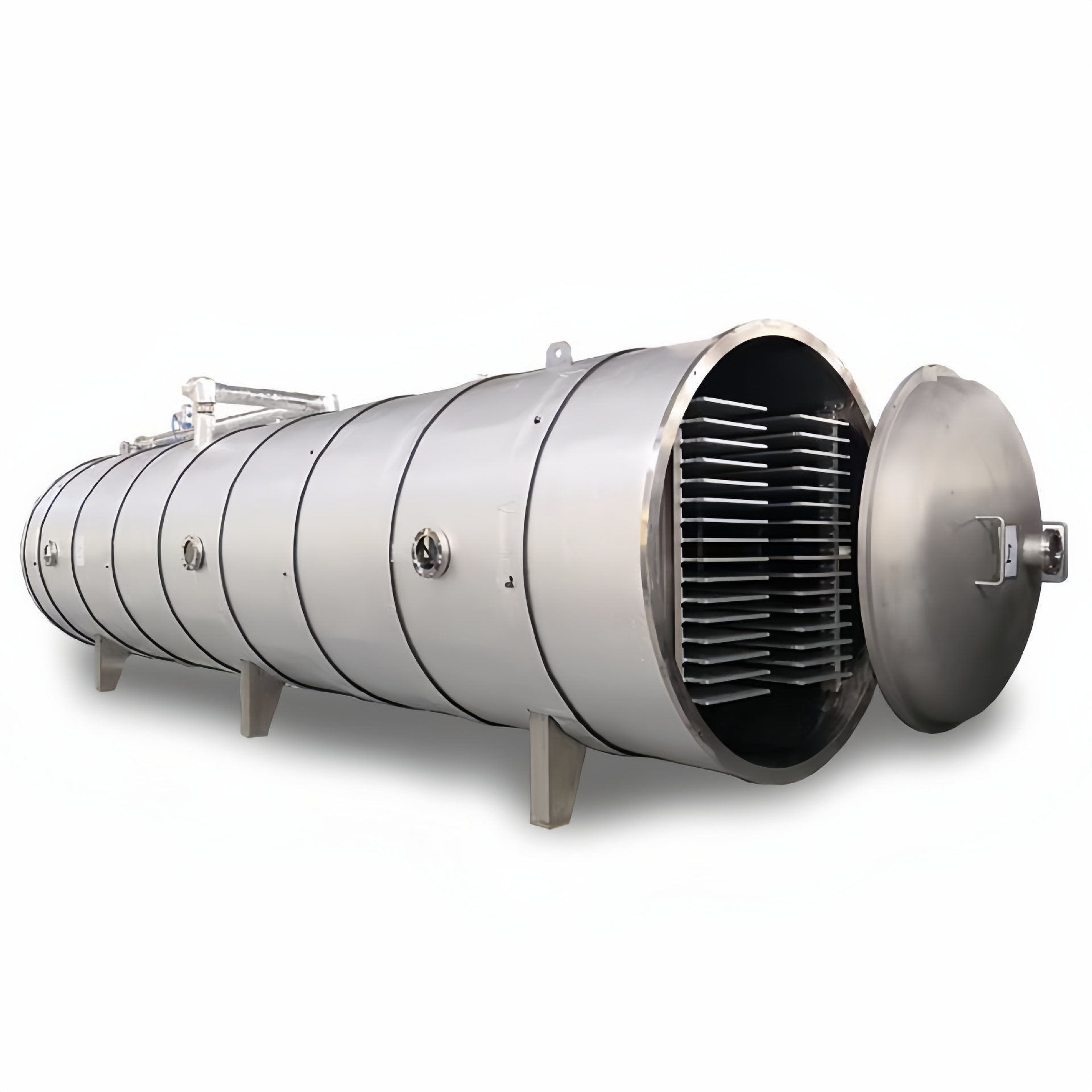

TF-FZG-200 200平方
General Detail 總述 | ||
Sr. No. | Description 描述 | Specifications 規格 |
1 | Mode 型號 | TF-FZG-200 |
2 | Output (approx.) 產量（大約） | 2000KG |
3 | Maximum ice capacity 最大捕冰力 | 3000kg |
4 | Control 控制方式 | Microprocessor 微機處理 |
5 | Dimension of unit (approx.) (L × W × H) (mm) 外型尺寸（大約）（長×寬×高） | 箱體：17300*2660*3200， (Final dimension based on design) （以最終設計尺寸為準） |
6 | Weight (approx.) 重量（大約） | 36,000kg |
7 | Chamber type 凍干箱外型 | Cylindrical 圓筒體 |
8 | Material 材質 | SUS 304 |
9 | Temperature range 溫度范圍 | -45~-50°C to + 80°C |
10 | Temperature sensors (shelves) 板層溫度探頭 | 2 |
11 | Number of shelves 板層數 | （15+ 1）×2，(upper radiant shelf) （溫度補償板） |
12 | Dimension (L × W × T) (mm) 板層尺寸（以設計為準） | 10320×628×2000 |
13 | area (sq. m) 面積 | 203.65m2 |
14 | Spacing (mm) 板間距 | 73 |
15 | Condenser type 冷凝器外型 | Cylindrical 圓筒體 |
16 | Final temperature 極限溫度 | -65°C |
17 | Final vacuum 極限真空 | ≤2.7×10 -2mbar |
18 | Trolley Number 推車數量 | 8臺 |
19 | Software 軟件 | TFD-5000（可隨時免費升級） |
20 | PLC 可編程控制器 | Omron |
21 | Industrial personal Computer 工控機 | Touch Screen Computer 品牌平板電腦 |
22 | Electricity - total electrical load 總裝機功率 | 520kW (380V, 50Hz, 3Phase, 5Wire) |
23 | Cooling water for refrigerant cooling 用于制冷系統的冷卻水 | 140m3/hr (1.5≤P≤2bar, T≤28°C) |
24 | Water for de-icing 化霜用水量 | ≥15T/batch (P≥3bar, T=60°C) |
25 | Compressed air for pneumatic valves 用于氣動閥的壓縮空氣 | 160L/min (4≤P≤8bar) |
